هذا المنتج يوقف لتزويد و لم يعد للبيع .

مضخة مياه الصرف الصحي الغاطسة بالفولاذ المقاوم للصدأ WQXD مجهزة من دفاعة لولبية ، وتم تصميمها لاستخدام في مجالات صناعية ، تجارية ، وطنية . هذا منتج مناسب لمعالجة المياه العادمة الصناعية في المصنع ، يمكنه أن تصرف مياه الصرف الصحي من الفندق ، الكراج ، جهاز الرش والطابق السفلي للمبنى .

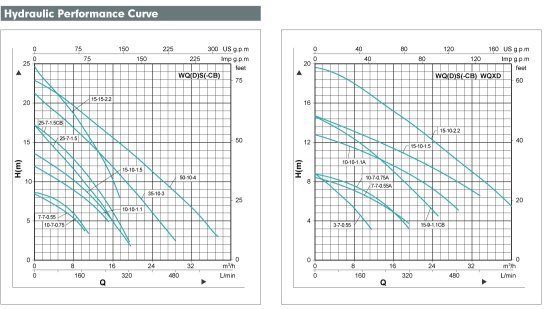

الرسم البياني للأداء الهيدروليكي

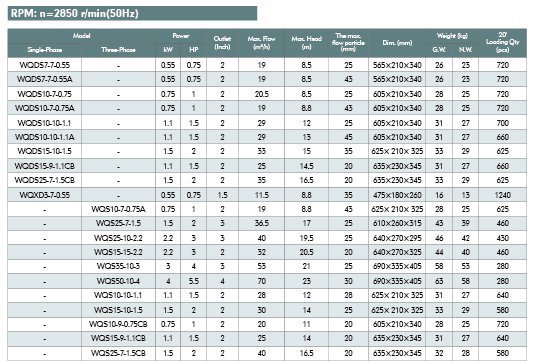

البيانات الفنية

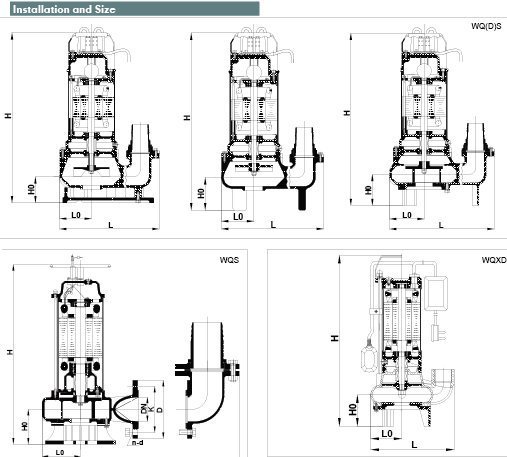

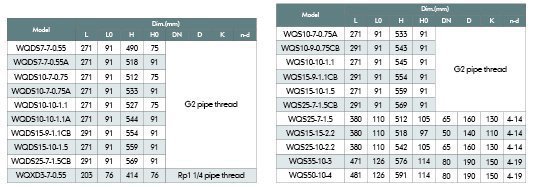

التركيب والحجم

المواد
1 جسم المضخة : حديد مصبوب
2 رف المحرك : الستانلس ستيل
3 دفاعة : حديد الزهر أو نحاس
4 محور المحرك : SS316 مع CS45# ، 2Cr13
5 مادة الختم الميكانيكي : السيراميك – الجرافيت ، كربيد السيليكون – سبيكة الكربيد
6 لفائف النحاس

شروط العمل
1 عمق الغمس : 5 أمتار
2 درجة حرارة السائل : تصل إلى +40℃
3 درجة الحرارة المحيطة : +40℃
4 أقصى ضغط العمل : 6 bar
5 حجم مادة صلبة معلقة مسموحة : يصل إلى 43mm

المحرك
1 محرك حثي ذو ثقبين
2 مرحلة واحدة / ثلاثة المراحل : 50Hz
3 درجة العازلة : E
4 مستوى الحماية : IP X8
5 محرك المرحلة الواحدة مع المكثف وجهاز حمابة الحمولة الزائدة الحرارية

توضيح النموذج
WQDS 15 - 9 - 1.1 CB
CB : دفاعة القطع
1.1 : الطاقة المقدرة (kW)
9 : رأس الضخ (m)
15 : حجم التدفق (m3/h)
WQDS : رمز النموذج (إذا كان بدون حرف D ، هذا يعني ثلاث المراحل)

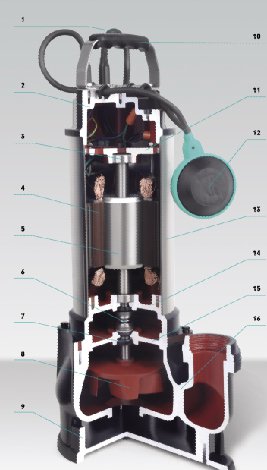

المخطط الهيكلي

1 كابل
2 غطاء الآلة
3 محمل كروي بخدود عميق
4 لف الجزء الثابت
5 دوار
6 جزء الختم الميكانيكي
7 جزء الختم الميكانيكي للهيكل
8 دفاعة
9 قاعدة سفلية
10 مقبض
11 قاعدة المحمل السفلي
12 مفتاح التبديل بالتعويم
13 رف المحرك
14 حجرة تخزين الزيت
15 غطاء حجرة تخزين الزيت
16 جسم المضخة

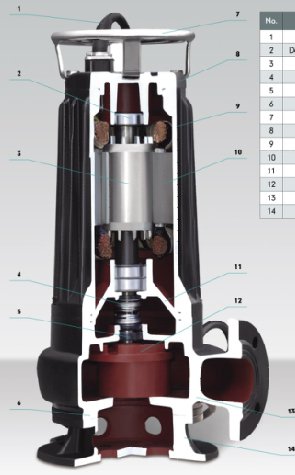

1 كابل
2 محمل الكرة بالخدود العميق
3 دوار
4 الختم الميكانيكي
5 الختم الميكانيكي للهيكل
6 غطاء المضخة
7 مقبض
8 غطاء الآلة
9 رف المحرك
10 لف الجزء الثابت
11 حجرة تخزين الزيت
12 دفاعة
13 جسم المضخة
14 قاعدة سفلية
