هذا المنتج يوقف لتزويد و لم يعد للبيع .

مضخة مياه الصرف الصحي الغاطسة WQ(D)-B تحتوي على ثلاثة أجزاء ، هي محرك ، مضخة مائية وأجزاء الختم . يضع المحرك فوق مضخة كهربائية ، وهو محرك لامتزامن بمرحلة واحدة أو ثلاثة المراحل . مضخة مائية تحت هذه آلة ، هيكلها دفاعة القناة . تستخدم أجزاء الختم الميكانيكي والختم المتحرك للزيت بين المضخة المائية والمحرك ، وحلقة O مطاطية مقاومة للزيت هي جزء الختم الثابت . لذلك ، يتم ضمان الموثوقية الممتازة لمنتجنا .

هذه مضخة هي منتج جديد ، تم تحسينها على أساس التكنولوجيات المتطورة . إنها تمتاز بالمظهر الجميل ، الهيكل المعقول ، من أسهل لتجميعها وتفكيكها ، ويمكن أن توفير الطاقة على حد كبير . محور الدوار يستخدم الفولاذ المقاوم للصدأ بنوعين CS45# و 316 عن طريق اللحام ، إذا طاقته المقدرة الأقل من 2.2kW ، مواده الفولاذ المقاوم للصدأ الكامل . وبهذه الطريقة ، يضمن المحور على أقوى القوة الميكانيكية ، سوف يحسن أداءه المقاوم للاحتكاك والتآكل ، بالإضافة إلى ذلك ، من السهل لتفكيك وصيانة الدفاعة .

البيانات التقنية
النموذج حجم التدفق
(m3/h)		 مسافة رأس الضخ
(m)		 الطاقة المقدرة
(kW)		 الجهد المقدر
(V)		 التيار المقدر
(A)		 السرعة المتزامنة
(r/min)		 القطر الداخلي من الأنبوب
(mm)		 نطاق مسافة رأس الضخ (m) أبعاد التركيب (mm) الملاحظة
L H DN D K n-d
WQD6-
12-0.55B		 6 12 0.55 220 4.1 3000 51 رأس الضخ الكامل 242 415 G1 1/2 السن اللولبي للأنبوب جهاز الحماية الحراية المدمج
WQD6-
16-0.75B		 6 16 0.75 5.2 51 9-19 242 415
WQD10-
10-0.75B		 10 10 51 رأس الضخ الكامل 298 415 44 140 110 4-Φ14
WQD7-
15-1.1B		 7 15 1.1 7.3 51 3-18 338 475 44 140 110 4-Φ14
WQD15-
9-1.1B		 15 9 51 رأس الضخ الكامل 314 475 45 140 110 4-Φ14
WQ6-16
-0.75B		 6 16 0.75 380 2.0 51 9-19 242 415 G1 1/2 السن اللولبي للأنبوب
WQ10-10
-0.75B		 10 10 51 رأس الضخ الكامل 298 415 50 140 110 4-Φ14
WQ15-7
-0.75B		 15 7 64 رأس الضخ الكامل 310 415 50 140 110 4-Φ14
WQ7-15
-1.1B		 7 15 1.1 2.7 51 3-18 338 475 50 140 110 4-Φ14
WQ15-9
-1.1B		 15 9 51 رأس الضخ الكامل 314 475 50 140 110 4-Φ14
WQ25-7
-1.1B		 25 7 64 332 485 50 140 110 4-Φ14
WQ12-15
-1.5B		 12 15 1.5 3.6 51 332 485 50 140 110 4-Φ14
WQ18-15
-1.5B		 18 15 64 332 485 50 140 110 4-Φ14
WQ25-10
-1.5B		 25 10 64 332 485 50 140 110 4-Φ14
WQ9-22-
2.2B		 9 22 2.2 5.1 51 341 532 50 140 110 4-Φ14
WQ15-20-
2.2B		 15 20 64 356 532 50 140 110 4-Φ14
WQ25-15-
2.2B		 25 15 76 390 545 65 160 130 4-Φ14
WQ35-7-
2.2B		 35 7 76 390 545 65 160 130 4-Φ14
WQ42-9-
2.2B		 42 9 76 390 545 65 160 130 4-Φ14

النموذج حجم التدفق
(m3/h)		 مسافة رأس الضخ
(m)		 الطاقة المقدرة
(kW)		 الجهد المقدر
(V)		 التيار المقدر
(A)		 السرعة المتزامنة
(r/min)		 القطر الداخلي من الأنبوب
(mm)		 نطاق مسافة رأس الضخ (m) أبعاد التركيب (mm) الملاحظة
L H DN D K n-d
WQ15-
30-3B		 15 30 3 380 6.7 3000 64 20-35 371 570 50 140 110 4-Φ14
WQ20-
22-3B		 20 22 76 10-28 370 574 65 160 130 4-Φ14
WQ25-
20-3 B		 25 20 76 10-28 370 574 65 160 130 4-Φ14
WQ43-
13-3 B		 43 13 102 رأس الضخ الكامل 437 613 80 190 150 4-Φ18
WQ50-
10-3 B		 50 10 102 437 613 80 190 150 4-Φ18
WQ40-
15-4 B		 40 15 4 8.8 102 452 653 100 210 170 4-Φ18
WQ60-
10-4 B		 60 10 102 452 653 100 210 170 4-Φ18
WQ15-
40-5.5 B		 15 40 5.5 11.7 64 416 662 50 140 110 4-Φ14
WQ30-30
-5.5 B		 30 30 76 443 662 50 140 110 4-Φ14
WQ65-15
-5.5 B		 65 15 102 452 711 100 210 170 4-Φ18
WQ45-22
-7.5 B		 45 22 7.5 15.7 76 477 751 100 210 170 4-Φ18
WQ65-20
-7.5 B		 65 20 102 507 751 100 210 170 4-Φ18
WQ80-15
-7.5 B		 80 15 102 507 751 100 210 170 4-Φ18
WQ100-
10-7.5B		 100 10 102 507 751 100 210 170 4-Φ18

تستخدم هذه مضخة في عديد من مجالات ، مثل صناعة ، بناء ، حماية البيئة ، زراعة ، تعدين ، إلخ . هذا منتج يمكن أن يضخ السوائل التي تحتوي على كسرة الورقة ، طين ، ليف قصير ، رمل . علاوة على ذلك ، يمكن أيضا أن يضخ سوائل الجسيمات الصلبة والمواد الصلبة اللينة ، مثل مياه الصرف الصحي المنزلي ، مياه موحلة ، البراز ، مياه المجاري وأكثر من ذلك . هكذا ، هذا منتج هو معدات مثالية لاستخدام في مكان البناء ، الري ، ولكن ، لا استخدامها في مكان من حيث يطلب على مقاوم للانفجار .

شروط العمل
هذه آلة قادرة على العمل بشكل طبيعي ومستمر تحت متطلبات تالية .
1 درجة حرارة المواد : لا أكثر من +40℃
2 قيمة PH من المواد : 4~10
3 أقصى كثافة المواد : 1.2×103kg/m3
4 نطاق تذبذب الجهد : 10% من الجهد المقدر
5 عمق الغطس : ≤5 meters

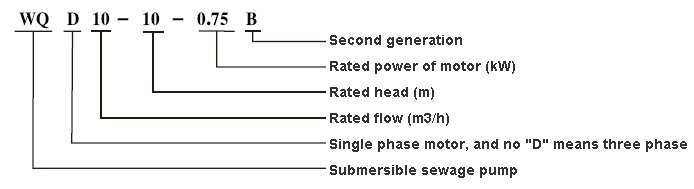

توضيح النموذج
