هذا المنتج يوقف لتزويد و لم يعد للبيع .

تتكون مضخات مياه المجاري الغاطسة بالحديد المصبوب QT من المحرك، مضخة المياه، وقطع الختم/ السد. إن المحرك لديها عبارة عن محرك لا تزامني مملوء بالزيت وذي طور واحد، ويقع في الطرفية العلوية من المضخة. من جهة أخرى ، فمضخة المياه مثبتة في أسفل الهيكل الكلي للمضخة، ولديها دفاعة حلزونية دوامية. وتصلح السدادة الميكانيكية الفريدة كسدادة متحركة فيما بين المحرك ومضخة المياه، ويتم استخدام الحلقة O المطاطية المقاومة للزيت كسدادة ثابتة للفَرَزَة.

منحنى الأداء

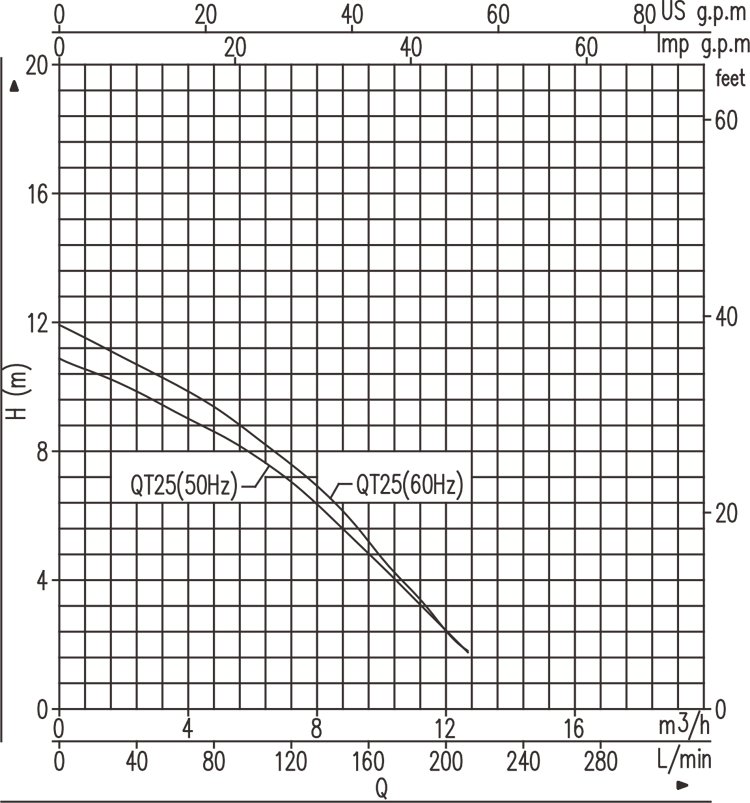

QT25

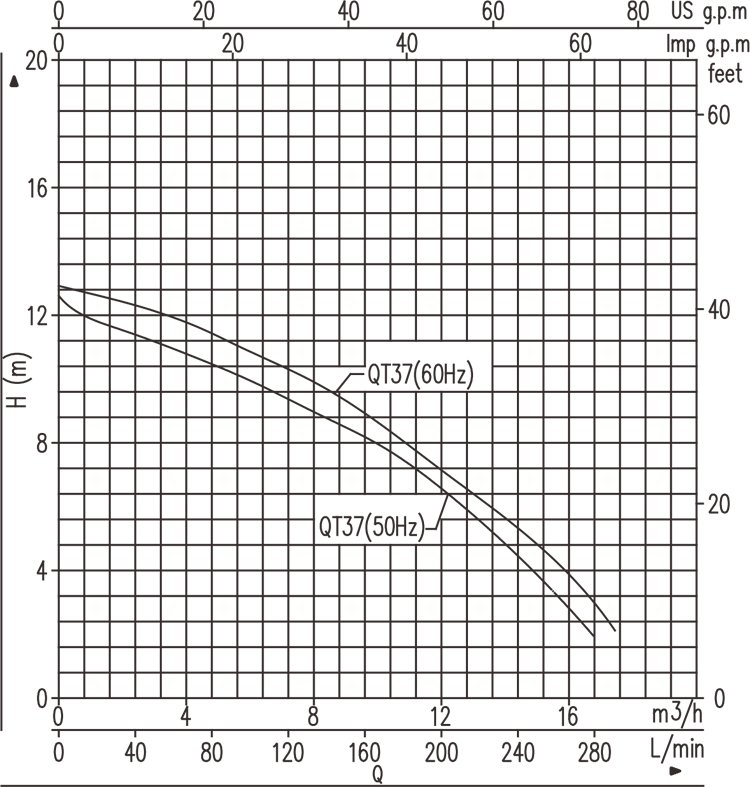

QT37

البرامترات التقنية
النموذج الفلطية
(V)		 التردد
(Hz)
ارتفاع المياه
المضخوخة
(متر) 		التدفق (متر مكعب/ ساعة) القطر الداخلي
للأنبوب
(ملمتر) 		القطر الأقصى
للجسيمات المسموح بها
(ملمتر) 		الأبعاد الكلية
(L×W×H, mm) 		الوزن
0 2 4 6 8 10 12 14.5 16.5 الوزن
الإجمالي (كلغ) 		الوزن الصافي
(كلغ)
QT25 220 50
10 9.3 8.2 6.8 5.1 1.5 - - - 51 7 230×160
×310 		12 11
220 60
120 60
QT37 220 50 12 10.5 10 9 8 7 6 4 2 13 12
220 60

ملاحظة: n=2850r/min (50Hz)، n=3450r/min (60Hz)

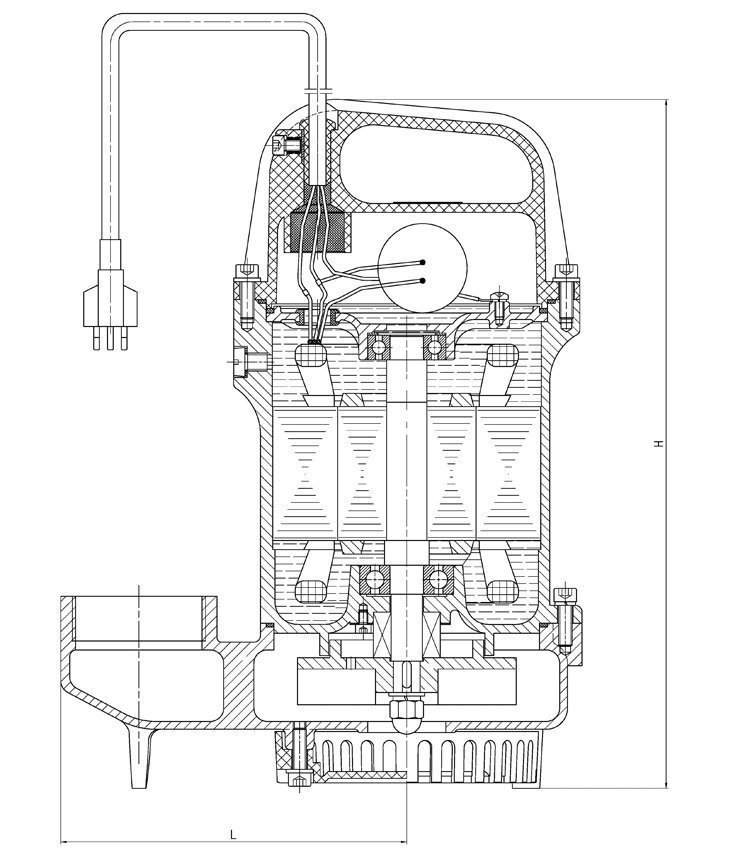

H=310mm، L=155mm، سن اللولب G2
يتم استخدام الحديد المصبوب من أجل تصنيع غطاء المضخة وهيكلها بالإضافة إلى الدَّفاعة، ويتم تصنيع غطاء رأس وسياج الشبكة باستخدام بلاستيك النايلون. ولمنتوجاتنا هذه بعض الميزات الممتازة من ضمنها الحجم الصغير، الضجيج المنخفض، الهيكل المدمج، الفعالية العالية، التشغيل المستقر، الصيانة السهلة، المظهر الأنيق، القدرة العالية على توفير الطاقة، إلخ. إنها ملائمة من أجل رفع وتوزيع السوائل بشوائب عديدة، كالطين، الرمل، الألياف القصيرة، خردة الورق، والأجسام الصلبة الأخرى. وبالتالي، فالسوائل التي يمكن ضخها عبرها تتضمن كلا من مياه المجاري، المياه الطينية، فضلات الإنسان، مياه الصرف الصحي، إلخ.

استنادا على الميزات أعلاه، فإنه يتم استخدام مضخات مياه المجاري هذه في الصناعة، الفلاحة، العِدانة، البناء، حماية البيئة وغيرها. فعلى سبيل المثال، فهي مثالية لتحلية مياه المسابح، بالإضافة إلى الاستخدام في الري. بيد أنه لا يمكن استخدامها في المجالات التي تتطلب مقاومة للانفجار.

المواد
1 هيكل المضخة الخارجي: الحديد المصبوب
2 هيكل المضخة: الحديد المصبوب
3 الدَّفاعة: الحديد المصبوب
4 السناد العلوي: الألومنيوم
5 العمود: 2Cr13
6 غطاء الرأس: النايلون (PA66G30)
7 غطاء/ سياج الشبكة: النايلون (PA66G30)

ظروف التشغيل
1 درجة حرارة السائل: ≤+40℃
2 نطاق الـ PH للسائل: 4-10
3 الكثافة القصوى للسائل: 1.2×103 كلغ/ متر مكعب
4 تردد توريد الطاقة: 50Hz أو 60Hz
5 الفلطية: الطور الواحد 220VAC أو120VAC، ويجب أن يكون تأرجح الفلطية داخل نطاق ±10% من الفلطية المقدرة.
6 العمق الأقصى للتغطيس: 5 متر.

المحرك
1 المحرك بقطبين
2 الطور الواحد 220V(50Hz/60Hz)، أو 120V(60Hz)
3 مستوى العزل: B
4 نطاق الحماية: IP68

النموذج
QT-25
25: 1/ 10 لقدرة الخرج (W)
QT: مضخة مياه المجاري الغاطسة بالحديد المصبوب المملوءة بالزيت

الصيانة
1 الرجاء أن تفحصوا بانتظام مقاومة العزل فيما بين اللفيفة وغطاء الآلة، وقيمة هذا العزل يجب أن تكون أعلى من 1MΩ عندما تكون درجة حرارة المضخة أقرب إلى درجة حرارة التشغيل. وإذا لم يكن الأمر كذلك، فإنه يجب أن يتم اتخاذ التدابير الضرورية لتصل درجة حرارتها إلى القيمة المطلوبة لتشغيلها.
2 بعد أن تشتغل هذه المضخة بشكل عاد لمدة 2000 ساعة، فيجب أن يتم اتخاذ التدابير التالية من أجل صيانتها. أولا، فككوا الآلة وافحصوا القطع القابلة للاستبدال، كالدفاعة، المحامل المدرفلة، السدادة الميكانيكية، إلخ. فإذا كان هناك أي جزء من الأجزاء متضررا فالرجاء أن تستبدلوه فورا. ثانيا، عندما يتم الانتهاء من صيانة أو استبدال قطع السد/ الختم، يجب أن يتم إجراء فحص هوائي لتجويف المحرك، وذلك بضغط من مستوى 0.2Mpa. ويجب ألا يحدث أي تسرج أو ارتشاح لمدة 3 دقائق. وفي الأخير، فككوا برغي/ مفك خزان الوقود، وأضيفوا الزيت 10# إلى الآلة، وإذا كانت هذه المضخة تستخدم لمياه الشرب، فزيت الأكل أيضا صالحة.
3 عندما تقررون عدم استخدام هذه المضخات لمدة طويلة، فليس من اللائق أن تحتفظوا بها في الماء. يجب أن توضع داخل الماء وتُشغل لعدة دقائق، وأن يتم تنظيفها من الداخل والخارج. بعد ذلك، قوموا بتجفيف الآلة، وبمعالجتها بشكل يقيها من الصدإ. وفي الأخير احتفظوا بها في مكان جاف ومُهَوّى بكل عناية.

بصفتنا شركة مهنية تصنع وتورد مضخة مياه المجاري الغاطسة بالحديد المصبوب في الصين، تقدم SHIMGE المنتجات الأخرى أيضا، مثل مضخة مياه الصرف الصحي الغاطسة بالفولاذ المقاوم للصدأ، مضخة عمودية متعددة المراحل، مضخة دائرية ذكية ذات محول التردد الخ.
